台积电在2025年末悄然宣布，其2纳米芯片已在高雄22号晶圆厂正式进入量产。这个看似简单的声明 ，实则标志着半导体行业一个决定性时刻的到达 。人工智能的爆炸式增长正在吞噬算力 ，而2纳米技术恰好在关键时刻提供了解决方案 。

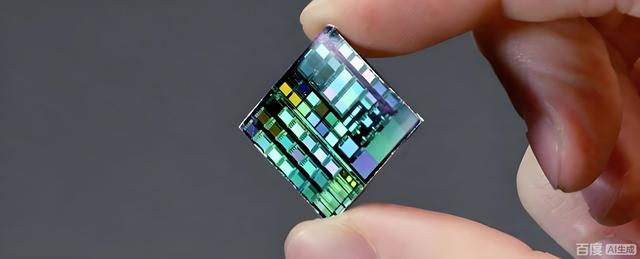

所谓2纳米并非物理尺寸的精确测量，而是芯片制造世代的代号。它代表的是晶体管密度的飞跃 ，在指甲盖大小的硅片上塞入多达500亿个晶体管 ，每个比病毒还小 。这些微型开关控制着电流的通断，数量越多 ，芯片的计算能力越强 。
台积电能在2025年第四季度按计划量产 ，展示了其在先进制程上的绝对主导地位。三星虽然在2024年就宣布了2纳米制程，但良率问题困扰着大规模生产 。英特尔的18A工艺在某些方面与2纳米相当 ，却缺乏外部客户的信任 。这场技术竞赛的胜负 ，不仅取决于谁先冲线，更在于谁能稳定、大量地交付芯片。
环绕栅极改写游戏规则

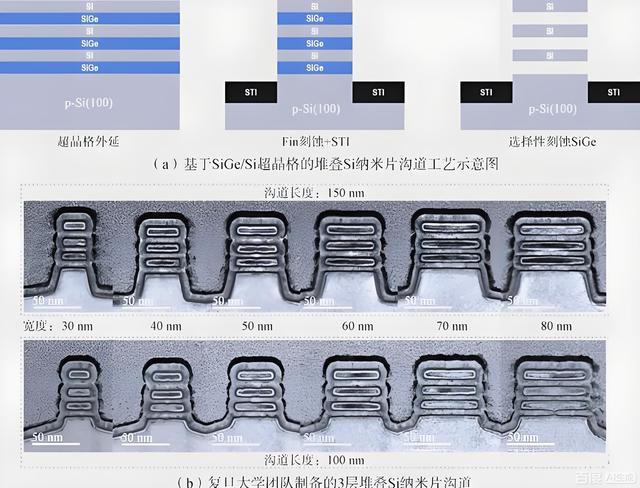

2纳米芯片的核心突破在于全环绕栅极晶体管技术 ，业界简称GAA 。这是对沿用十多年的FinFET结构的彻底革新 。想象一下 ，传统FinFET像一排垂直的鱼鳍，栅极从三面包围导电通道。而GAA则像一叠薄饼，栅极从四面完全包裹纳米片状的导电层 ，控制力大幅增强 。
这种结构带来的好处是立竿见影的 。相比3纳米芯片 ，2纳米工艺可将性能提升10%到15%，或在同等性能下降低25%到30%的功耗。对于智能手机来说 ，这意味着电池续航可以延长数小时。对于数据中心而言 ，能效提升可转化为每年数百万美元的电费节省和碳排放减少 。
台积电的N2工艺将晶体管密度提高了约15%，使芯片设计师能在相同面积内塞入更多功能 ，或缩小芯片尺寸降低成本 。联发科已经在测试基于台积电2纳米工艺的移动处理器 ，苹果预计将在2026年的iPhone中采用这一技术。英伟达的下一代AI加速器也将依赖2纳米制程 。
AI需求引爆产能争夺战
人工智能对芯片的需求正在改变半导体行业的供需格局 。训练大型语言模型需要数千块高性能GPU，推理部署同样消耗海量芯片。英伟达、谷歌 、微软 、亚马逊等科技巨头为了确保2纳米产能 ，纷纷向台积电预付巨额订金 ，锁定未来几年的晶圆供应 。
这种疯狂的抢购潮可能导致其他客户面临产能短缺 。智能手机和个人电脑芯片制造商担心，AI公司的深口袋会挤占他们的配额。台积电正在扩建产能 ，但新晶圆厂从动工到投产需要数年时间 。短期内 ，2纳米产能将是稀缺资源，价格也水涨船高 。
每片2纳米晶圆的制造成本预计高达3万美元，是7纳米工艺的三倍以上。这种天价成本只有最高端产品才能承受 ，进一步加剧了芯片市场的分层 。高端AI芯片和旗舰手机处理器将率先采用2纳米 ，而主流和低端产品会继续使用成熟制程 。
三星试图通过降价打开市场，将2纳米晶圆价格削减至2万美元 ，比台积电便宜三分之一。但芯片制造不仅仅是价格战 ，良率和可靠性同样关键。如果三星无法提供稳定一致的产品质量，客户宁愿支付溢价选择台积电 。
地缘政治给技术蒙上阴影
芯片制造已经超越商业竞争 ，成为国家安全和地缘政治的核心议题 。台湾生产全球90%以上的先进芯片 ，这种集中度让各国政府感到不安。美国、欧盟和日本都在大力推动本土芯片制造能力，试图摆脱对台湾的依赖 。
台积电正在亚利桑那州建设三座晶圆厂 ，其中第二座将生产2纳米芯片 ，目标是2028年投产 。但美国本土生产面临劳动力短缺 、建设成本高昂和供应链不完善等挑战。台积电创始人张忠谋曾直言，在美国生产芯片的成本比台湾高出50% 。
日本的Rapidus项目试图用政府支持的联盟直接跳到2纳米 ，跳过中间代际 。这家由丰田 、索尼等八家企业联合创建的公司 ，在北海道建设晶圆厂，目标2027年量产。但从零开始建立2纳米生产线，技术难度堪比登月 ，能否成功仍是未知数 。
中国大陆被美国出口管制限制 ，无法获得生产7纳米以下芯片所需的EUV光刻机 。这将中国大陆芯片制造锁定在较旧的技术节点，在AI芯片竞争中处于劣势。台积电宣布不在2纳米生产线使用中国大陆设备 ，以避免触犯美国法规 ，进一步加深了技术脱钩 。
1.4纳米已在路上
就在2纳米刚刚量产之际，台积电已经在规划1.4纳米工艺 ，预计2027年开发完成 ，2028年投产 。三星和英特尔同样在研发更先进的制程。摩尔定律虽然放缓，但尚未终结 ，芯片制造商仍在竭力将晶体管做得更小、更密集。
但物理极限正在逼近 。当晶体管缩小到原子尺度 ，量子效应开始干扰其功能 。电子会通过量子隧穿效应泄漏，导致功耗增加和可靠性下降。材料科学和器件架构的创新将变得比单纯缩小尺寸更重要 。
除了继续缩小特征尺寸 ，芯片制造商正在探索三维堆叠 、新型材料和替代计算架构 。台积电的背面供电技术将电源线移到芯片背面 ，为正面腾出空间放置更多晶体管。三星的3D堆叠逻辑芯片将多层晶体管垂直堆叠，突破二维平面的限制 。
2纳米只是一个站点，而非终点 。半导体行业的创新之路还很漫长 ，但每一步都在推动人工智能 、自动驾驶、量子计算等前沿技术向前发展。这些微小到肉眼不可见的晶体管 ，正在塑造我们的数字未来 。从台积电的晶圆厂流出的2纳米芯片，承载的不仅是技术进步 ，更是国家竞争力 、经济增长和社会变革的希望 。
