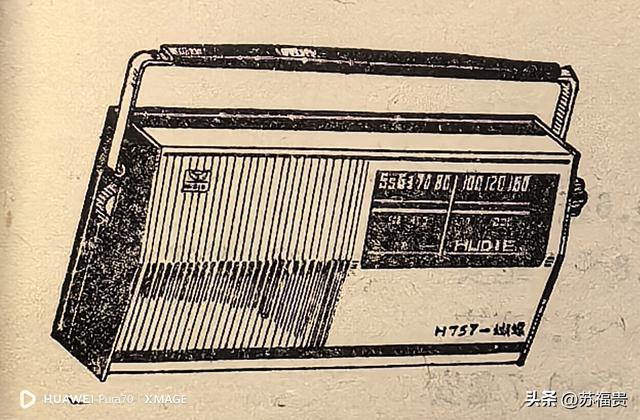

蝴蝶757便携七晶体管单波段超外差式收音机由上海群益无线电厂出品.
本机采用硅锗混合电路，样式新颖 ，美观大方 ，声音宏亮，音质较好 。

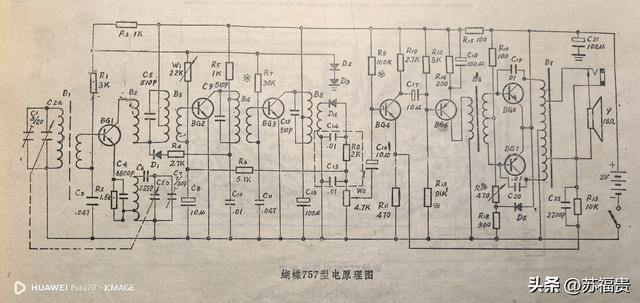

本机在线路上采用D2、D3两只二极管作为稳压电路 ，当电池电压降到2V时仍有较大音量和灵敏度 。本机电源使用一号电池二节 ，3V电压供电。使用直径80mm，16Ω恒磁式扬声器 。
本机特点：使用的输出变压器没有次级线圈 ，16Ω恒磁式扬声器接在变压器初级的抽头上 。
接收频率范围： 535～1605千赫
灵敏度： 1毫伏/米
选择性：＞20分贝
额定输出功率：＞100毫瓦 ，满功率＞350毫瓦
各级晶体管集电极电流：
变频级BG1,工作电流0.4～0.6毫安
一中放BG2，工作电流 0.8～1毫安
二中放BG3,工作电流1～1.2毫安
一低放级BG4工作电流0.2～0.7毫安
二低放级BG5工作电流2.2～2.8毫安
功率放大级BG6 、BG7工作电流2.5～3.5毫安
输出变压器没有次级线圈 ，扬声器接在变压器初级的抽头上 ，有什么优点？
