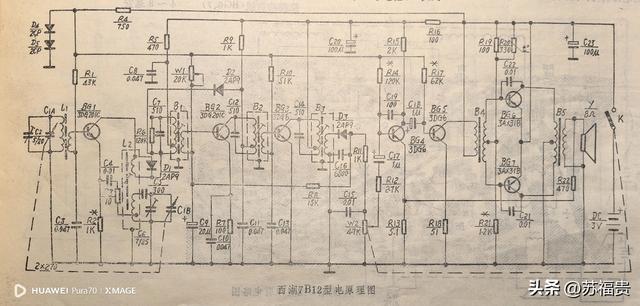

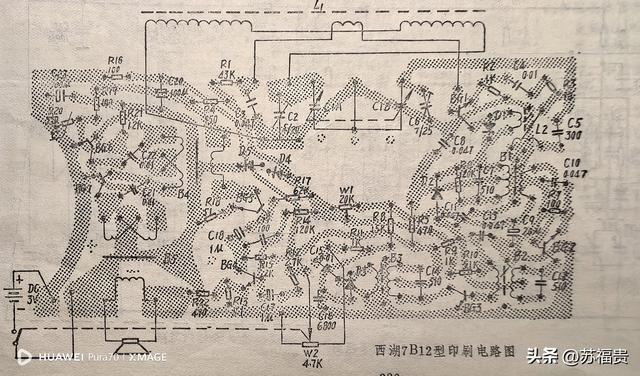

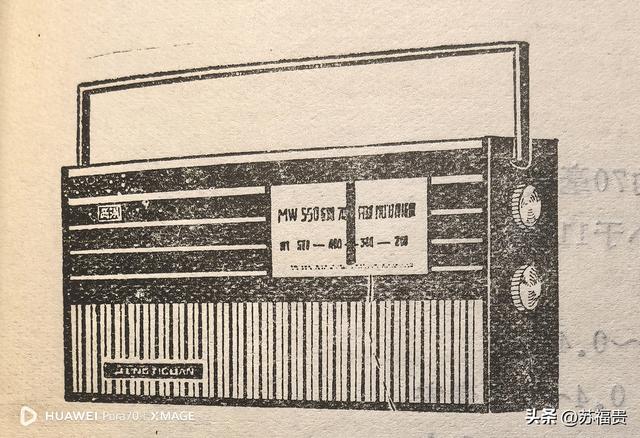

西湖7B12七晶体管中波超外差式收音机由杭州群英无线电厂出品.
本机变频级、一中放使用NPN型硅管3DG201C，二中放 、一低放 、二低放使用3DG6 ，功放级使用PNP型锗管3AX31B二只。
D4、D5两个2CP硅材料二极管串联 ，得到1.4V稳定电压，供给变频级 、一中放 、二中放、一低放、二低放基极回路 ，稳定偏置工作点 。功放级设有温度补偿电路 。
使用一号电池2节3V供电 ，采用直径80mm8Ω恒磁式扬声器。
接收频率范围：中波535～1605千赫
灵敏度：＜1毫伏/米
选择性：＞20分贝
额定输出功率： 100毫瓦，满功率大于180毫瓦
电源消耗：无讯号时约15毫安，额定输出时70毫安 ，满功率输出小于110毫安
各级晶体管集电极电流：
变频级BG1,工作电流0.3～0.4毫安
一中放BG2 ，工作电流 0.4～0.6毫安
二中放级BG3,工作电流0.6～1毫安
一低放级BG4工作电流0.4～0.6毫安
二低放级BG5工作电流2.5～3毫安
功放级BG6 、BG7工作电流4～8毫安
此收音机为什么在3V电源下也能稳定工作？
电路中二极管D1（2AP9）有什么作用？
